q235鋼管抗彎強度_q235鋼管抗彎強度值

好久不見，今天我想和大家探究一下關于“q235鋼管抗彎強度”的話題。你對這個領域還不太熟悉，這篇文章就是為你準備的，讓一起來了解一下吧。

文章目錄列表:

1.槽鋼強度和壁厚的關系
2.Q235鋼筋的屈服強度設計值是多少？都一樣嗎？
3.鋼結構中Q235的抗彎許用應力是多少
4.如何計算出型材的抗彎強度設計值

槽鋼強度和壁厚的關系

20號槽鋼抗彎強度235兆帕

槽鋼抗彎曲相對較強。

在材質等同的情況下，厚度越厚抗彎強度越強 Q235#槽鋼屈服強度為235兆帕。一般國標的貨能達到300兆帕。而工藝而言，槽鋼比方管屈服強度更高。方管是板材加熱后彎曲成型的。而槽鋼是鋼胚熱軋直接成型。

Q235鋼筋的屈服強度設計值是多少？都一樣嗎？

鋼材的抗彎強度公式：1.單向彎曲： （M）/(r)(W)≤f2.雙向彎曲： （M）/(r)(W)+（My）/(ry)(Wy）≤f式中：M、My——繞軸和y軸的彎矩；（該題屬于單向軸） W、Wy——繞軸和y軸的凈截面抵抗矩； r、ry——截面塑性發展系數（符合你題意的兩個值均取1.05） f——鋼材的抗彎強度設計值（Q235取235N/mm2，16Mn鋼和16Mnq 鋼取345N/mm2，15MnV鋼和15MnVq 鋼取390N/mm2）

鋼結構中Q235的抗彎許用應力是多少

都一樣，Q235的屈服強度值是235MPa。當然設計強度值是與鋼材厚度有關的，Q235普通碳素結構鋼又稱作A3鋼，普通碳素結構鋼的普板是一種鋼材的材質。屈服強度是金屬材料發生屈服現象時的屈服極限，也就是抵抗微量塑性變形的應力。

Q235中的Q代表的是這種材質的屈服極限。235，就是指這種材質的屈服值，表示在235MPa左右。

擴展資料：

Q235普通碳素結構鋼又稱作A3板。

普通碳素結構鋼－普板是一種鋼材的材質。

Q代表的是這種材質的屈服極限，后面的235，就是指這種材質的屈服值，在235MPa左右。并會隨著材質的厚度的增加而使其屈服值減?。ò搴?直徑≤16mm，屈服強度為235MPa；16mm<板厚/直徑≤40mm，屈服強度為225MPa；40mm<板厚/直徑≤60mm，屈服強度為215MPa；

60mm<板厚/直徑≤100mm，屈服強度為205MPa；100mm<板厚/直徑≤150mm，屈服強度為195MPa；150mm<板厚/直徑≤200mm，屈服強度為185MPa）。由于含碳適中，性能較好，強度、塑性和焊接等性能得到較好配合，用途最廣泛。

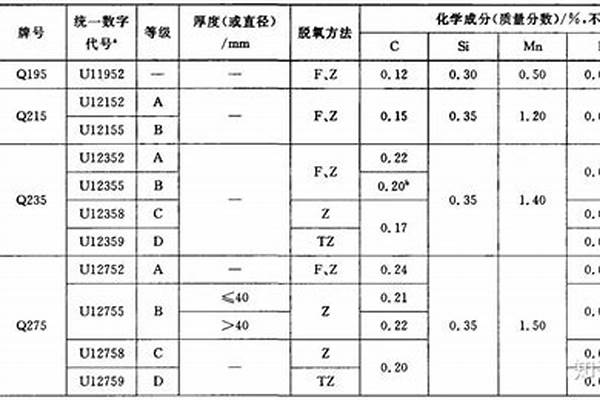

由Q+數字+質量等級符號+脫氧符號組成。它的鋼號冠以”Q“，代表鋼材的屈服點，后面的數字表示屈服點數值，單位是MPa例如Q235表示屈服應力（σs)為235 MPa的碳素結構鋼。

必要時鋼號后面可標出表示質量等級和脫氧的符號。質量等級符號分別為A、B、C、D。脫氧符號：F表示沸騰鋼；b表示半鎮靜鋼：Z表示鎮靜鋼；TZ表示特殊鎮靜鋼，鎮靜鋼可不標符號，即Z和TZ都可不標。例如Q235-AF表示A級沸騰鋼。

專門用途的碳素鋼，例如橋梁鋼、船用鋼等，基本上采用碳素結構鋼的表示，但在鋼號最后附加表示用途的字母。

百度百科-Q235

如何計算出型材的抗彎強度設計值

Q235的屈服應力是235MPa，這就是Q235標號的由來。一般設計上許用應力取強度設計值。?

在材料拉伸或壓縮過程中，當應力達到值時，應力有微小的增加，而應變卻急劇增長的現象，稱為屈服，使材料發生屈服時的正應力就是材料的屈服應力。

某些非牛頓流體，施加的剪應力較小時流體只發生變形，不產生流動。當剪應力增大到某值時流體才開始流動，此時的剪應力稱為該流體的屈服應力。

擴展資料：

在某些情形下觀察不到荷重-伸長曲線中的負荷降，這就需要再給出屈服應力的其他定義。有一種定義是取荷重-伸長曲線轉折處兩側的切線，其交點所對應的應力值作為屈服應力。

另外一種是取應力一應變曲線的起始部分的斜率，然后偏移一個應變量，例如0.2%，再按此斜率作一平行線，它與應力一應變曲線的交點定義的應力值，叫做偏移應力或檢驗應力，可以此定為屈服應力。

鋼材強度較高，彈性模量也高。與混凝土和木材相比，其密度與屈服強度的比值相對較低，因而在同樣受力條件下鋼結構的構件截面小，適于跨度大，高度高，承載重的結構。

百度百科--鋼結構

百度百科--屈服應力

型材的抗彎強度設計值計算

一、梁的靜力計算概況

1、單跨梁形式：簡支梁

2、荷載受力形式：簡支梁中間受集中載荷

3、計算模型基本參數：長L=6M

4、集中力：標準值Pk=PgPq=4040=80KN設計值Pd=Pg*γGPq*γQ=40*1.240*1.4=104KN

二、挑選受荷截面

1、截面類型：工字鋼：I40c

2、截面特性：I=23850cm4W=1190cm3S=711.2cm3G=80.1kg/m

翼緣厚度tf=16.5mm腹板厚度tw=14.5mm

工字鋼抗彎強度計算

1、材質：Q235

2、軸塑性發展系數γ：1.05

3、梁的撓度控制〔v〕：L/250

工字鋼抗彎強度計算

四、內力計算結果

1、支座反力RA=RB=52KN

2、支座反力RB=Pd/2=52KN

3、彎矩Mma=Pd*L/4=156KN.M

五、強度以及剛度驗算結果

1、彎曲正應力σma=Mma/(γ*W)＝124.85N/mm2

2、A處剪應力τA=RA*S/(I*tw)＝10.69N/mm2

3、B處剪應力τB=RB*S/(I*tw)＝10.69N/mm2

4、撓度fma=Pk*L^3/48*1/(E*I)=7.33mm

5、相對撓度v=fma/L=1/818.8

彎曲正應力σma=124.85N/mm2

好了，關于“q235鋼管抗彎強度”的話題就講到這里了。希望大家能夠?qū)Α皅235鋼管抗彎強度”有更深入的了解，并且從我的回答中得到一些啟示。
