dn管徑尺寸對照表壁厚度_dn管徑規格表

感謝大家提供這個dn管徑尺寸對照表壁厚度問題，讓我有機會和大家交流和分享。我將自己的理解和學習，為每個問題提供清晰而有條理的回答。

文章目錄列表:

1.3寸，4寸，5寸，6寸，8寸用DN表示是多少
2.pe管dn與de管徑對照表
3.管徑尺寸對照表
4.焊接鋼管壁厚對照表

3寸，4寸，5寸，6寸，8寸用DN表示是多少

3寸為對應口徑DN80，即直徑80mm；

4寸為對應口徑DN100，即直徑100mm；

5寸為對應口徑DN125，即直徑125mm；

6寸為對應口徑DN150，即直徑150mm；

8寸為對應口徑DN200，即直徑200mm。

公稱直徑用字母“DN”后面緊跟一個數字標志來表示，作為標志符號，符號后面注明單位為毫米的尺寸。公稱直徑是鑄鐵管、有縫鋼管、混凝土管等管子的標稱，例如DN50，即公稱直徑為50mm的管子。

擴展資料

管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

De主要指管道外徑，PPR、PE 管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑×壁厚的形式，例De25×3。

D一般指管道內徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

Φ表示普通圓的直徑，也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列，對這類鋼管規格的表示為管外徑×壁厚。例如Φ60.5×3.8。

百度百科--公稱直徑

pe管dn與de管徑對照表

國標AETV閥門公稱直徑的單位為mm,美標AETV閥門公稱直徑的單位為in(英寸)

換算如下:

1分=1/8英寸=DN6

2分=1/4英寸=DN8

3分=3/8英寸=DN10

4分=1/2英寸=DN15

6分=3/4英寸=DN20

8分= 1 英寸=DN25?

擴展資料

公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，使用性能同有縫管。

這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

百度百科-公稱直徑

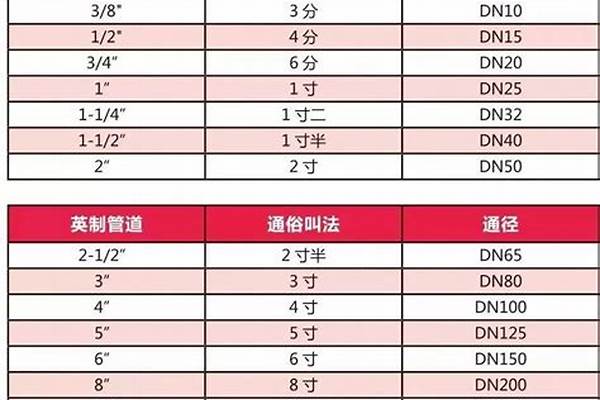

管徑尺寸對照表

pe管dn是指管道的公稱直徑，de主要是指管道外徑。

dn是指管道的公稱直徑。

注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；一般來說用來描述鍍鋅鋼管，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

De主要是指管道外徑。

一般采用De標注的，均需要標注成外徑X壁厚的形式；

經常用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

……

習慣于使用DN來標注焊接鋼管，在不涉以及到壁厚的情況下很少使用De來標注管道； 但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種常用金屬材料的連接方式不外乎：絲扣連接以及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

焊接鋼管壁厚對照表

管徑尺寸對照表：

管徑是指，管壁比較薄時，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。一般來說指一般合成材料或是金屬質地的管道，且內徑較大時才取內徑和外徑的平均值為管徑。

常用金屬材料為混凝土以及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值，此種情況，需要注明內徑外徑，不能模糊稱為管徑。

擴展資料

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）=98MM。

焊接鋼管壁厚對照表如下：

擴展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應力作用下而產生裂紋。焊接角焊縫，T形接頭的角焊縫最容易產生穿透裂紋。

鍍鋅鋼焊接時，坡口表面以及邊緣處的鋅層，在電弧熱作用下，產生氧化、熔化、蒸發以至揮發出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C，若在焊接過程中參數偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。由于鋅的蒸發，揮發出大量的白色煙塵，對人體有、傷害作用，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準備與一般的低碳鋼是相同的，需要注意的是要認真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當，一般60~65°，要留有的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應鍍鋅鋼管的基體材質選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的層焊縫時，盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在層盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫。

其是先將焊條端部向前移出約5~7mm左右，當使鋅層融化后再回到原來位置繼續向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;采用前后往返運條技術，更可以得到無缺陷的焊接質量。

百度百科-焊接鋼管
