無縫鋼管直徑標準_無縫鋼管直徑標準表

現在，我將著重為大家解答有關無縫鋼管直徑標準的問題，希望我的回答能夠給大家?guī)硪恍﹩l(fā)。關于無縫鋼管直徑標準的話題，開始討論吧。

文章目錄列表:

1.無縫鋼管的規格以及壁厚
2.有縫鋼管和無縫鋼管的國家的相關標準是什么
3.無縫鋼管規格表
4.無縫鋼管公稱直徑與外徑對照表？
5.鋼管規格
6.常用無縫鋼管外徑壁厚是多少？

無縫鋼管的規格以及壁厚

無縫鋼管的規格以及壁厚：碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于32mm，壁厚2.5到75mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10#、20#、30#、35#、45#等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10#、20#等低碳鋼制造的無縫管經常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

熱軋無縫鋼管，顧名思義，軋件的溫度高，變形抗力小，可以實現大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經過粗軋和精軋，最終厚度為1到20mm。由于鋼板的寬厚比小，尺寸精度要求相對低，不容易出現板形問題，以控制凸度為主。組織有要求的，一般通過控軋控冷來實現，即控制精軋的開軋溫度、終軋溫度和卷曲溫度來控制帶鋼的微觀組織和機械性能。

有縫鋼管和無縫鋼管的國家的相關標準是什么

無縫鋼管的規格型號尺寸有直徑是159、219、273、325、377、426、480，還有大規格的有820、920、1020以以及1220、1420，單位是毫米。

就說159規格，它的厚度就有3種，分別是4毫米、5毫米以以及6毫米。分別對應的重量也不同，按照從小到大的順序，分別是每米15.29千克、18.99千克以以及22.64千克。

無縫鋼管的規格是用外徑*壁厚毫米數表示。無縫鋼管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合金鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管經常用于流體輸送管道，45、40Cr等中碳鋼制成的無縫管用來制造機械零件。

無縫鋼管是什么以及用途

無縫鋼管是指由整支圓鋼穿孔而成的，表面上沒有焊縫的鋼管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋爐管、軸承管以以及汽車、拖拉機、航空用高精度結構鋼管。無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。

鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。使用無縫鋼管可以避免出現滲漏等問題，保證了使用效果，提高材料利用率。

無縫鋼管規格表

無縫鋼管有多種：《 輸送流體用無縫鋼管》G 8163-2008、《流體輸送用不銹鋼無縫鋼管》G 14976-2012、《結構用無疑鋼管》G 8162-2008、《航空用結構鋼厚壁無縫鋼管》GJB 2608A-2008 、《 炮彈用無縫鋼管》GJB 6482-2008等。

有縫管有：《低壓流體輸送用焊接鋼管》GB/T3091-2008、《低壓流體輸送管道用螺旋縫埋弧焊鋼管》SYT 5037-2000 、《普通管系用鍍鋅鋼管》JIS G3442-2004等。

有縫鋼管又稱焊接鋼管，由易焊接的碳素鋼制造。以公稱尺寸標稱，其常用的公稱尺寸為DN15~100，其的公稱直徑為DN150。

由整塊金屬制成的，表面上沒有接縫的鋼管，稱為無縫鋼管。生產，無縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。

擴展資料：

焊接鋼管因常用于冷熱水和煤氣的輸送，又稱為水、煤氣管。鍍鋅焊接鋼管在施工現場習慣地稱為白鐵管，而非鍍鋅焊接鋼管稱為黑鐵管。 焊接鋼管采用的坯料是鋼板或帶鋼。

按照斷面形狀，無縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、 帶翅管多種復雜形狀。直徑達650mm，最小直徑為 0.3mm。

用途不同， 有厚壁管和薄壁管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋 爐管、軸承管以以及汽車、拖拉機、航空用高精度結構鋼管。

百度百科--有縫鋼管

百度百科--無縫鋼管

無縫鋼管公稱直徑與外徑對照表？

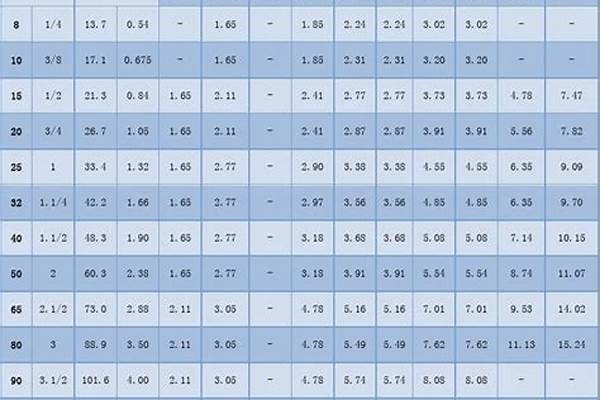

無縫鋼管規格表如下圖所示：

無縫鋼管是一種周邊沒有接縫的長條鋼材，并具有中空截面，大量用作輸送流體的管道，與實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件。

從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。

無縫鋼管購買注意事項

1、去大型的常規鋼管公司購買。正規大公司一般從國內比較知名的大型無縫鋼管企業采購或，質量得到保證。

2、要查看有無縫鋼管生產企業出具的產品質量證明書和實行生產許可證管理的證書編號。

3、挑選合適的規格，因?yàn)椴煌?guī)格的無縫鋼管應用于不同的領域中，其作用也有所不同。

4、挑選不同工藝的無縫鋼管，因?yàn)闊o(wú)縫鋼管可分為冷軋和熱軋，生產工藝不同，鋼管的特點也不同，適用領域自然也有差別。

5、同一規格的無縫鋼管可以向不同的制造商咨詢，并反復比較，它們遠低于平均值，則不能購買。

6、注意觀察，無縫鋼管的表面是不允許有裂紋、結疤和折疊等缺陷的。

鋼管規格

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

常用無縫鋼管外徑壁厚是多少？

管道的直徑可分為外徑、內徑和公稱直徑。無縫鋼管的外徑用字母D表示，后面是外徑尺寸和壁厚。外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示。塑料管也用外徑表示，如De63。其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等。用DN表示，在設計圖紙中一般用公稱直徑表示。公稱直徑是人為規定的，以便于設計、制造和維護。管道的公稱直徑不等于其內徑和外徑。公稱直徑為100MM的無縫鋼管，有102*5、108*5等幾種。108是管子的外徑，5代表管子的壁厚。所以管子內徑為(108*5-5)=98MM，但并不完全等于管子外徑與壁厚之差的兩倍。也可以用。但管徑不等于內徑的規格名稱應使用設計圖紙中的公稱直徑，以便管道、管件、閥門、法蘭、墊片等的結構尺寸和連接尺寸。可公稱直徑確定。標稱直徑用符號DN表示。設計圖紙中標明了外徑，還應做一個管子規格對照表，標明某一管子的公稱直徑和壁厚管道系列標準在壓力管道的設計和施工中，應考慮壓力管道以及其部件標準系列的挑選。雖然國際上應用的標準體系很多，但大致可以分為兩類。管道壓力標準見表3。法蘭標準見表4。表3壓力管道標準分類大外徑系列小外徑系列規范DN-公稱直徑ф-外徑DN15-ф22毫米，DN20-ф27毫米DN25-ф34毫米，DN32-ф42毫米DN40-ф48毫米，DN50-ф60毫米DN65-ф76(73)毫米，DN80-ф89毫米dn100-ф114毫米，dn125-ф140毫米dn150-ф168毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф324毫米dn350-ф360毫米，dn400-ф406毫米dn450-ф457毫米，dn500-ф508毫米DN600-ф610mm，DN15-ф18毫米，DN20-ф25毫米DN25-ф32毫米，DN32-ф38毫米DN40-ф45毫米，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米dn100-ф108毫米，dn125-ф133毫米dn150-ф159毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф325毫米dn350-ф377毫米，dn400-ф426毫米dn450-ф480毫米，dn500-ф530毫米DN600-ф630mm，3.腳手架鋼管長度有哪些規格？《JGJ建筑施工扣件式鋼管腳手架安全技術規范》130—2011。腳手架應采用現行國家標準《直縫焊接鋼管》GB/T13793或《低壓流體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管；鋼管的鋼材質量應符合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。腳手架應采用方管協會提供的腳手架管規格:腳手架用的鋼管一般有兩種，一種外徑48mm，壁厚3.5mm；另一個外徑51毫米，壁厚3毫米。腳手架應采用φ48.3*3.6鋼管。每根鋼管的質量不應大于25.8千克..

熱軋無縫管外徑一般大于 32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件。

擴展資料

鋼管一般以一般來說長度交貨。一般來說長度應符合規定：

熱軋（擴）管：3000~12000 mm

冷軋（拔）管：2000~10500 mm熱軋（擴）短尺管的長度不小于2 m，冷軋（拔）短尺管的長度不小于1 m。

定尺長度和倍尺長度應在一般來說長度范圍內．全長允許偏差分為三級（見表8)。每個倍尺長度按規定留出切口余量：

外徑≤159 mm：5～10 mm；

外徑＞159 mm：10～15 mm。

好了，今天關于“無縫鋼管直徑標準”的探究就到這里了。希望大家能夠?qū)Α盁o(wú)縫鋼管直徑標準”有更深入的認識，并且從我的回答中得到一些幫助。
