無縫鋼管尺寸國標_無縫鋼管尺寸國標規范

今天，我將與大家共同探究無縫鋼管尺寸國標的今日更新，希望我的能為有需要的朋友提供一些參考和建議。

文章目錄列表:

1.國標管材的規格型號是什么？
2.國標熱鍍鋅無縫鋼管的規格厚度
3.無縫鋼管對應鋼管外徑，壁厚是多少
4.國標 無縫鋼管型號尺寸？

國標管材的規格型號是什么？

國標水管的規格型號規格：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)等。

4分管是按英寸來說的，4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的內徑就是25.4/2=12.7mm，而這就是DN15水管的內徑。 4分是英制管道直徑長度的叫法，即1/2英寸等于公制的15mm. 1英寸等于8分、合公制的25.4mm。 6分=3/4英寸=20mm。?

國標鋼管的分類

無縫鋼管分熱軋和冷軋（撥）無縫鋼管兩類。

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質鋼管和其它鋼管等。

冷軋（撥）無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于 32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

國標熱鍍鋅無縫鋼管的規格厚度

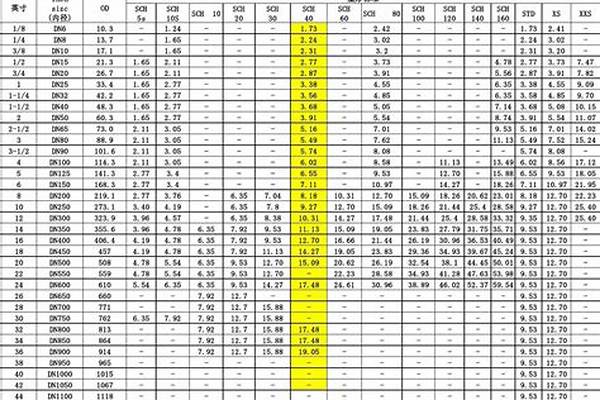

無縫鋼管規格表如下圖所示：

無縫鋼管是一種周邊沒有接縫的長條鋼材，并具有中空截面，大量用作輸送流體的管道，與實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件。

從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。

無縫鋼管購買注意事項

1、去大型的常規鋼管公司購買。正規大公司一般從國內比較知名的大型無縫鋼管企業采購或，質量得到保證。

2、要查看有無縫鋼管生產企業出具的產品質量證明書和實行生產許可證管理的證書編號。

3、挑選合適的規格，因?yàn)椴煌?guī)格的無縫鋼管應用于不同的領域中，其作用也有所不同。

4、挑選不同工藝的無縫鋼管，因?yàn)闊o(wú)縫鋼管可分為冷軋和熱軋，生產工藝不同，鋼管的特點也不同，適用領域自然也有差別。

5、同一規格的無縫鋼管可以向不同的制造商咨詢，并反復比較，它們遠低于平均值，則不能購買。

6、注意觀察，無縫鋼管的表面是不允許有裂紋、結疤和折疊等缺陷的。

無縫鋼管對應鋼管外徑，壁厚是多少

DN（公稱通徑）250一般是行業所說的273，焊接鋼管（螺旋鋼管）厚度一般在6-8mm之間較為常見。

焊接鋼管壁厚誤差標準為2mm。

模擬參數范圍：豎直管：管徑D=lOmm，管長L=660mm。

三種立式丁字焊接鋼管：管徑D=10mm，丁字焊接鋼管曲率直徑和螺旋管徑的比值的變化分別為Dc/D=15，20，25，螺旋節距Pt=20mm，管長分別為L(zhǎng)=503mm，L=660mm，L=817MM。

擴展資料

焊接鋼管的分類：

1、一般焊管：一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造。也可采用易于焊接的其它軟鋼制造。

鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有要求，一般來說交貨長度為4-10m，常要求定尺（或倍尺）交貨。焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

2、鍍鋅鋼管：為提高鋼管的耐腐蝕性能，對一般鋼管（黑管）進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。

3、吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理。

4、電線套管：是普通碳素鋼電焊鋼管，用在混凝土以以及各種結構配電工程，常用的公稱直徑從13-76mm。電線套套管壁較薄，大多進行涂層或鍍鋅后使用，要求進行冷彎試驗

5、公制焊管：規格用無縫管形式，用外徑*壁厚毫米表示的焊接鋼管，用普通碳素鋼、優質碳素鋼或普能低合金鋼的熱帶、冷帶焊接，或用熱帶焊接后再經冷撥制成。

公制焊管分普能和薄壁、普通用作結構件，如傳動軸，或輸送流體，薄壁用來生產家具、燈具等，要保證鋼管強度和彎曲試驗。

百度百科-國標焊接鋼管

百度百科-焊接鋼管

國標 無縫鋼管型號尺寸？

1、無縫鋼管的表示為外徑×壁厚，這是因?yàn)闊o(wú)縫鋼管的壁厚規格很多，例如外徑300的無縫鋼管的國標壁厚有7.5,8,8.5,9,------22共23個規格。

2、dn一般用來表示pvc管、鑄鐵管、鋼塑復合管、鍍鋅鋼管，其意思為英文公稱直徑的縮寫，dn后面的數字為公稱直徑，既不代表外徑、也不代表內徑，可近似地理解為“平均直徑”，是不能用來計算或比較尺寸的。

3、dn300的焊管外徑為323.9，標準壁厚有3.96、4.57、9.53、12.7共四種。

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466壁厚（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號使用性能 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管以以及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

好了，今天關于“無縫鋼管尺寸國標”的話題就到這里了。希望大家通過我的對“無縫鋼管尺寸國標”有更全面、深入的認識，并且能夠在今后的學習中更好地運用所學知識。
