無縫管執(zhí)行標(biāo)準(zhǔn)8163_無縫管執(zhí)行標(biāo)準(zhǔn)8163-2018

文章來源：http://ywsebx.cn 發(fā)布時間：2024-05-11 08:08:48 瀏覽次數(shù)：21

無縫管執(zhí)行標(biāo)準(zhǔn)8163_無縫管執(zhí)行標(biāo)準(zhǔn)8163-

隨著科技的發(fā)展，無縫管執(zhí)行標(biāo)準(zhǔn)8163的今日更新也在不斷地推陳出新。今天，我將為大家詳細(xì)它的今日更新，讓一起了解它的最新技術(shù)。

文章目錄列表:

1.GB/T8162 與 G/8163有什么區(qū)別，各代表什么，經(jīng)常用于什么
2.無縫管3087和8163標(biāo)準(zhǔn)什么區(qū)別
3.GB/T8163的無縫鋼管可否代替GB3087使用？
4.無縫管檢驗標(biāo)準(zhǔn)gb/t8163 sh/t3408啥意思
5.直徑299壁厚15的20#鋼GB/8163的無縫鋼管，能承受300度、壓力是10Mpa的蒸汽嗎？

GB/T8162 與 G/8163有什么區(qū)別，各代表什么，經(jīng)常用于什么

"GB/T8162-1999"是結(jié)構(gòu)無縫鋼管標(biāo)準(zhǔn),"G8163-1999"是輸送流體無縫鋼管標(biāo)準(zhǔn)。兩者的區(qū)別 :GB/T8162《結(jié)構(gòu)用無縫鋼管》，此標(biāo)準(zhǔn)適用于一般結(jié)構(gòu)、機械結(jié)構(gòu)用無縫鋼管，GB/T8163《輸送流 體用無縫鋼管》標(biāo)準(zhǔn)適用于輸送流體的一般無縫鋼管。

它與GB/T8162的主要區(qū)別是GB/T8163材質(zhì)鋼管逐根進行液壓試驗或進行超聲波、渦流、漏磁探傷。在壓力管道鋼管的標(biāo)準(zhǔn)選用上，不宜采用GB/T8162標(biāo)準(zhǔn)。鋼管重量計算公式：[(外徑-壁厚)×壁厚]×0.02466=kg/m(每米的重量)

無縫管3087和8163標(biāo)準(zhǔn)什么區(qū)別

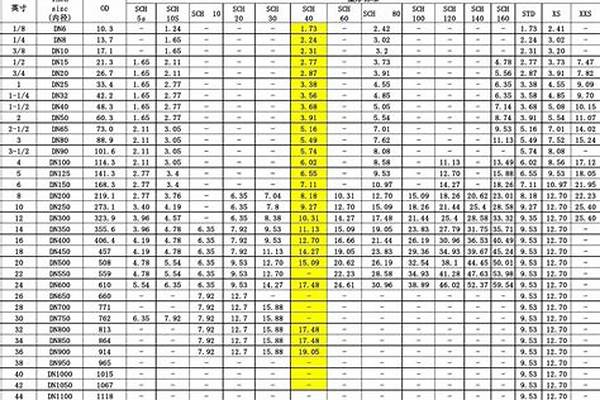

GB/T17395是無縫鋼管的尺寸、外形、重量以及允許偏差的規(guī)范來劃分的一種無縫鋼管的類型

GB/T8163是無縫鋼管的用途劃分的一種無縫鋼管的類型，標(biāo)準(zhǔn)名稱為：輸送流體用無縫鋼管

GB/T8163的無縫鋼管可否代替GB3087使用？

GB 3087-2008低中壓鍋爐用無縫鋼管，GB/T 8163-2008 輸送流體用無縫鋼管至于具體要求區(qū)別在哪里，你可對照看二個標(biāo)準(zhǔn)。

從標(biāo)準(zhǔn)上看GB 3087-2008是一個強制標(biāo)準(zhǔn)，適用于低中壓鍋爐用無縫鋼管，而GB/T 8163-2008 是一個推薦標(biāo)準(zhǔn)。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經(jīng)濟截面鋼材，廣泛用于制造結(jié)構(gòu)件和機械零件。

如石油鉆桿、汽車傳動軸、自行車架以以及建筑施工中用的鋼腳手架等用鋼管制造環(huán)形零件，可提高材料利用率，簡化制造工序，節(jié)約材料和加工工時，已廣泛用鋼管來制造。

發(fā)明簡介：

鋼管的使用是由1815年蘇格蘭的一位發(fā)明家為輸送燈火用煤氣而將槍筒連接起來才開始的。無縫鋼管1836年英國已經(jīng)有了擠壓法專利，但直到1885年孟內(nèi)斯曼（Manmeann）兄弟才發(fā)明了由棒鋼直接生產(chǎn)無縫鋼管的工藝。

發(fā)展現(xiàn)狀國外發(fā)展。

美國商務(wù)部2010年2月24日宣布初裁決定，對從進口的無縫鋼管征收從11.06%至12.97%不等的反補貼關(guān)稅?！∶绹虅?wù)部在一份聲明中說，從2006年至2008年，美國從進口的無縫鋼管增加了131.52%，金額增至約3.82億美元。

2011年10月，美國商務(wù)部應(yīng)美國鋼鐵公司、V&M Star公司、TMK IPSCO公司以以及美國鋼鐵工人聯(lián)合會的要求，就反補貼案立案。當(dāng)時，商務(wù)部官員曾表示，盲目指控自進口產(chǎn)品存在傾銷或者補貼，缺乏事實依據(jù)，中方對此堅決反對。

無縫管檢驗標(biāo)準(zhǔn)gb/t8163 sh/t3408啥意思

按GB/T8163標(biāo)準(zhǔn)生產(chǎn)的鋼管僅用于一般流體。由于GB3087標(biāo)準(zhǔn)較GB/T8163標(biāo)準(zhǔn)在壁厚允許偏差、彎曲試驗、低倍檢驗和表面質(zhì)量方面的要求要高一些，另外GB3087標(biāo)準(zhǔn)還規(guī)定了高溫強度要求，所以GB/T8163的無縫鋼管不可代替GB3087使用。

在試驗壓力不大于10MPa的條件下，按GB3087標(biāo)準(zhǔn)生產(chǎn)鋼管可替代按GB/T8163標(biāo)準(zhǔn)生產(chǎn)的鋼管。當(dāng)鋼管的壁厚≥15mm時，替代時要注意鋼管的壁厚。

直徑299壁厚15的20#鋼GB/8163的無縫鋼管，能承受300度、壓力是10Mpa的蒸汽嗎？

不一樣，SHT3405只是引用了GB/T8163的部分內(nèi)容。SH/T3405-2012石油化工鋼管尺寸系列本標(biāo)準(zhǔn)規(guī)定了石油化工用公稱直徑DN6～DN750的不銹鋼、DN6～DN3400的碳素鋼、合金鋼無縫鋼管以及焊接鋼管的尺寸系列。本標(biāo)準(zhǔn)適用于石油化工鋼制管道,不適用于儀表用管道。引用標(biāo)準(zhǔn)：GB713;GB3087;GB/T3091;GB3531;GB5310;GB6479;GB6654;GB/T8163;GB/T9711;GB9948;GB/T12771;GB/T14976;GB/T18984;SY/T5037

直徑299壁厚15的20#鋼GB/8163的無縫鋼管，能承受300度、壓力是10Mpa的蒸汽嗎？

能否承受不是隨便說了算的，你下載這個標(biāo)準(zhǔn)來看看就知道了！

標(biāo)準(zhǔn)編號:GB/T 8163-2008

標(biāo)準(zhǔn)名稱:輸送流體用無縫鋼管

標(biāo)準(zhǔn)狀態(tài):現(xiàn)行

英文標(biāo)題:Seamless steel tubes for liquid service

替代情況:替代GB/T 8163-1999

實施日期:2009-4-1

頒布部門: 鋼鐵工業(yè)協(xié)會

內(nèi)容簡介:本標(biāo)準(zhǔn)規(guī)定了輸送流體用無縫鋼管的訂貨內(nèi)容、尺寸、外形、重量、技術(shù)要求、試驗、檢驗規(guī)則、包裝、標(biāo)志和質(zhì)量證明書。

本標(biāo)準(zhǔn)適用于輸送流體用一般無縫鋼管。

:youa.baidu./item/0f1f705fb7c13000000000a0

直徑273壁厚10的20#鋼GB/8163的無縫鋼管,能承受300度、壓力是4Mpa的蒸汽嗎?

看你用在什么上了哦！管道上是可以的，鍋爐上就要用GB3087

直徑是299壁厚15的20#的GB/8163的無縫鋼管輸送10Mpa的蒸汽時能承受多大壓力？

設(shè)計工作壓力是10MPa，對應(yīng)于工作壓力10MPa下的飽和蒸汽溫度是311℃，經(jīng)計算，299壁厚15的20#的GB/8163的無縫鋼管輸送10MPa的蒸汽，技術(shù)上是不能滿足要求的，假若是真的工程設(shè)計千萬不要用。但用來輸送工作壓力是6.4MPa的蒸汽，還是安全可靠的。

補充：昨天因時間關(guān)系，沒有給出詳細(xì)的計算過程，現(xiàn)補充如下：

1.計算輸送10MPa下的飽和蒸汽所需的實際壁厚

（1）計算管內(nèi)壁受壓的理論壁厚：to=PD/(2（σ）φ+2PY)

式中 tO——管子承受內(nèi)壓所需壁厚，mm；

P——設(shè)計壓力，MPa；

D——管子外徑，mm；

（σ）——設(shè)計溫度下管材的許用應(yīng)力，MPa，

φ ——焊縫系數(shù)，無縫鋼管 =1，

Y——溫度對計算管子壁厚的修正系數(shù)。

（2）計算管子的設(shè)計壁厚

管子的設(shè)計壁厚應(yīng)按下式計算：

t=tO+C

式中 t——管子的設(shè)計壁厚（包括附加裕量在內(nèi)的管子壁厚），mm；

C——管子壁厚的附加裕量（包括壁厚負(fù)偏差C1、腐蝕裕量C2和螺紋加工深度C3等），mm。

（3）計算附加壁厚

C= C1+ C2+ C3

式中 C1——考慮壁厚負(fù)偏差的附加厚度，mm；

C2——腐蝕裕量， mm；

C3——螺紋加工深度，mm

20鋼在311℃時的額定許用應(yīng)力為93MPa,Y=0.4,φ=1，則：

to=PD/(2（σ）φ+2PY)=（10×299）/（2×93×1+2×0.4×10）=15.41mm，C2——腐蝕裕量， 取2.5mm；C3——螺紋加工深度，C3=0；管子的實際計算壁厚為：

t=(to+C2+C3)/(1-A)=(15.41+2.5+0)/(1-0.125)=20.471mm

外徑299壁厚15的20鋼無縫鋼管不能用來輸送10MPa的蒸汽

2.通過計算的折算應(yīng)力σzs

（1）確定管子壁厚的附加值

公式C= C1+ C2+ C3

先確定腐蝕裕度C2，按C2=2.5mm考慮，

C1=At=0.125×15=1.875

管材為無縫鋼管，焊接連線，則C3=0

得：C= C1+ C2+ C3=1.875+2.5=4.375mm

（2）計算折算應(yīng)力

由σzs=P(D-(t-c))/2φ(t-C)

σzs=10(299-(15-4.375))/2×1(15-4.375)=131.59MPa

（3）20＃鋼無縫鋼管在溫度是311℃時的額定許用應(yīng)力為93MPa， 131.59＞93MPa，

則該管不能滿足工作環(huán)境的要求，故該管不可用于輸送工作壓力為10MPa蒸汽。

壁厚5MM的直徑150的無縫鋼管能承受多大的蒸汽壓力

沒有給出蒸汽的工作溫度，也沒有說明采用何種鋼種。按20鋼考慮，輸送飽和蒸汽的壓力為P≤4.0MPa。

外徑32 壁厚3 的無縫鋼管長度400 毫米的鋼管能承受20MPA的壓力嗎？

如是20號碳鋼

外徑32 壁厚3 的無縫鋼管

厚度負(fù)偏差 forming allowance= 12.50%

腐蝕余量 corrosion allowance (mm) = 2

焊縫系數(shù) welding facotr E= 1

系數(shù) 表6.2.1 Y= 0.4

按GB/T20801-2006， 不行，只能到5.1MPA

如是304不銹鋼

外徑32 壁厚3 的無縫鋼管

厚度負(fù)偏差 forming allowance= 12.50%

腐蝕余量 corrosion allowance (mm) = 0

焊縫系數(shù) welding facotr E= 1

系數(shù) 表6.2.1 Y= 0.4

按GB/T20801-2006， 可行，能到24MPA

蒸汽管道壓力為6.4Mpa，溫度為290度左右，屬中壓管道使用GB/8163 20#鋼，φ299*15的無縫鋼管可以嗎？

采用GB3087 20#。規(guī)格φ299*15的管子在工程設(shè)計上少見。一般采用φ325或273的規(guī)格

GB/T 8163流體輸送用無縫鋼管是用于輸送水、油、氣等流體的一般無縫鋼管。

GB 3087-1999低中壓鍋爐用無縫鋼管是用于制造各種結(jié)構(gòu)低中壓鍋爐過熱蒸汽管等用的無縫鋼管。

48*6無縫鋼管GB/8163可承受多大壓力

GB8163標(biāo)準(zhǔn)無縫管是一種具有中空截面，從頭到尾的沒有焊縫。鋼管具有中空截面，大量用作輸送流體的管輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經(jīng)濟截面鋼材，廣泛用于制造結(jié)構(gòu)件和機械零件，如石油鉆桿、汽車傳動軸、腳踏車架以以及建筑施工中用的鋼腳手架等。用鋼管制造環(huán)形零件，可提高材料利用率，簡化制造工序，節(jié)約材料和加工工時，如滾動軸承套圈、千斤頂套等，目前已廣泛用鋼管來制造。鋼管還是各種常規(guī)武器不可缺少的材料，槍管、炮筒等都要鋼管來制造。鋼管按橫截面積形狀的不同可分為圓管和異型管。由于在周長相等的條件下，圓面積，用圓形管可以輸送更多的流體。圓環(huán)截面在承受內(nèi)部或外部徑向壓力時，受力較均勻，絕大多數(shù)鋼管是圓管。

直徑159壁厚5的20#鋼的無縫鋼管承壓值是多少（飽和蒸汽）

我給您計算一下：

計算采用試算的。

1.假定用來輸送5MPa的飽和蒸汽，5MPa下的飽和蒸汽溫度為265℃，20鋼管在265℃下的許用應(yīng)力為〔σ〕=107.3MPa

（1）確定管子壁厚的附加值

公式C= C1+ C2+ C3

先確定腐蝕裕度C2，按C2=1.5mm考慮，

C1=At=0.125×5=0.625

管材為無縫鋼管，焊接連線，則C3=0

得：C= C1+ C2+ C3=0.625+1.5=2.125mm

（2）計算折算應(yīng)力

公式計算得出：σzs=135.76MPa＞107.3MPa,，說明D159×5的無縫鋼管用在5MPa的飽和蒸汽管路上不行。

2.假定用來輸送4MPa的飽和蒸汽，4MPa下的飽和蒸汽溫度為251.75℃，按252℃計算，20鋼管在252℃下的許用應(yīng)力為〔σ〕=109.64MPa

（1）確定管子壁厚的附加值

公式C= C1+ C2+ C3

先確定腐蝕裕度C2，按C2=1.5mm考慮，

C1=At=0.125×5=0.625

管材為無縫鋼管，焊接連線，則C3=0

得：C= C1+ C2+ C3=0.625+2.0=2.125mm

（2）計算折算應(yīng)力

公式計算得出：σzs=108.61MPa＜109.64MPa,，說明D159×5的無縫鋼管用在4MPa的管路上是可行的。

結(jié)論，外徑為159mm，壁厚是5mm的鋼管用來輸送工作壓力是4.0MPa的飽和蒸汽是可行的。

說明：（1）鋼管的鋼種20鋼，必須符合GB/T8163-2008的規(guī)定。

（2）輸送介質(zhì)為飽和蒸汽，按弱腐蝕性介質(zhì)考慮，每年的腐蝕速度為0.1mm設(shè)計使用年限，按15年考慮，所以C2=1.5mm，工程設(shè)計中，C2=1.5mm屬于偏小的，比較合適的年限是25年，故C2應(yīng)取2.5mm.這里計算只是說D159×5的無縫鋼管的允許承壓能力。

溫度350度，壓力3.5MPa的蒸汽能選用外徑89，厚度4.5mm，材質(zhì)20#鋼的無縫鋼管嗎？

你的問題，可以用20#無縫鋼管，確切地說應(yīng)該是用執(zhí)行標(biāo)準(zhǔn)為GB/T3087-2008的中低壓鍋爐管。

外徑30壁厚10的無縫鋼管能承受多大的壓力

管子承受的力有外力和內(nèi)力，按照你說的怕爆管，是不是指的內(nèi)力？管子受力用的最多的在鍋爐設(shè)計中有，管子能承受多大壓力和管子直徑，壁厚，使用溫度，使用環(huán)境有關(guān)系?？梢愿嬖V你一個公式，是鍋爐設(shè)計里面管子壁厚的計算公式，可以壁厚反推承受的壓力：PD/(2ya+p)。其中P是壓力，D是外徑，y是減弱系數(shù)，這里取1吧，a是須用應(yīng)力，這個要溫度選取對應(yīng)材料的須用應(yīng)力。具體可參考鍋爐強度計算標(biāo)準(zhǔn)：16507和16508.一般小管徑的管子，3個毫米的壁厚，承受3,4兆帕是沒問題的。

設(shè)材料的抗拉強度為σ，壓力為P，管子外徑D； 管子壁厚δ=（P*D）/（2*σ/S） 其中S 為安全系數(shù)； 因為P小于7MPa,S選S=8； P小于17.5MPa,S選S=6； P大于17.5MPa,S選S=4； 選安全系數(shù)為S=6; 選20鋼抗拉強度為410MPa, 故管子可承受的壓力P=（2*σ/S*δ）/D =(2*410/6*3)/(10+6) =26.25MPa>設(shè)定17.5 故安全系數(shù)取S=4 故管子可承受的壓力P=（2*σ/S*δ）/D =(2*410/4*3)/(10+6) =39.375MPa

今天關(guān)于“無縫管執(zhí)行標(biāo)準(zhǔn)8163”的講解就到這里了。希望大家能夠更深入地了解這個主題，并從我的回答中找到需要的信息。您有任何問題或需要進一步的信息，請隨時告訴我。
